Conception des panneaux solaires photovoltaïques

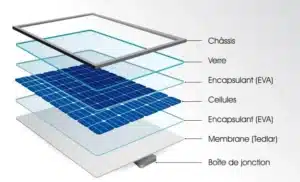

1. Les éléments constitutifs d’un panneau solaire

La structure d’un panneau solaire est relativement simple, mais chaque composant joue un rôle crucial dans le processus de conversion de l’énergie solaire. Voici les principaux éléments qui composent un panneau solaire photovoltaïque :

• Cellules photovoltaïques : C’est le cœur du système. Fabriquées à partir de silicium cristallin, ces cellules convertissent la lumière solaire en électricité grâce à l’effet photovoltaïque.
• Couches de protection : Les cellules sont protégées par plusieurs couches de matériaux. Une couche de verre trempé résistant aux intempéries protège le panneau en surface, tandis qu’une couche arrière offre une isolation supplémentaire.
• Cadre en aluminium : Ce cadre rigide maintient les composants ensemble et permet de fixer le panneau sur des structures de support.
• Boîtier de jonction : Situé à l’arrière du panneau, ce boîtier protège les connexions électriques contre les conditions environnementales.
• Câblage et diodes : Les connexions électriques permettent de transporter le courant généré par les cellules photovoltaïques. Des diodes de dérivation sont ajoutées pour éviter les pertes d’énergie en cas d’ombre partielle.

2. Les matériaux utilisés dans la fabrication des panneaux solaires

Le choix des matériaux dans la fabrication des panneaux solaires est essentiel pour garantir une performance optimale et une longue durée de vie. Le silicium cristallin est le matériau le plus couramment utilisé pour les cellules photovoltaïques. On distingue principalement deux types de cellules :

• Cellules monocristallines : Fabriquées à partir d’un seul cristal de silicium, elles offrent un rendement plus élevé que les cellules polycristallines, mais leur coût est plus élevé.
• Cellules polycristallines : Composées de plusieurs cristaux de silicium, elles sont plus économiques à produire mais ont un rendement légèrement inférieur.

D’autres matériaux innovants, comme le silicium amorphe et les panneaux solaires à couches minces, sont également utilisés dans certaines technologies, bien qu’ils soient moins courants dans le marché des panneaux résidentiels.

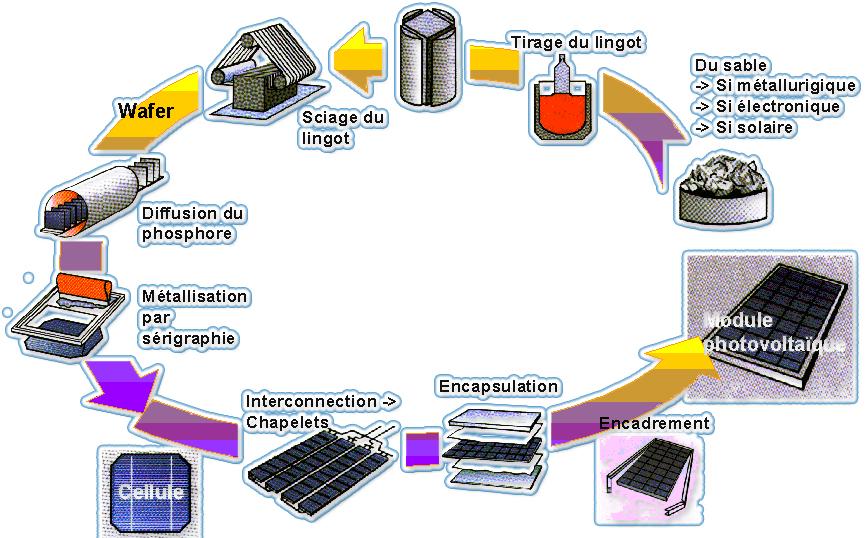

3. Le processus de fabrication d’un panneau solaire

La fabrication d’un panneau solaire suit plusieurs étapes cruciales :

1. Fabrication des cellules photovoltaïques : Le silicium est purifié et transformé en wafers, qui sont ensuite découpés en fines tranches. Ces wafers sont traités chimiquement pour améliorer leur efficacité, avant d’être assemblés en cellules photovoltaïques.
2. Assemblage du panneau : Les cellules photovoltaïques sont disposées en séries pour former un module. Elles sont encapsulées entre une feuille de verre à l’avant et une couche protectrice à l’arrière. L’ensemble est ensuite scellé sous vide pour assurer une protection contre l’humidité et les intempéries.
3. Installation des connexions électriques : Les fils de connexion et les diodes sont ajoutés pour permettre le transport de l’électricité produite. Le tout est relié à un boîtier de jonction pour sécuriser les connexions.
4. Encadrement : Un cadre en aluminium est monté autour du panneau pour le protéger et faciliter son installation sur les structures de support.
5. Tests de qualité : Chaque panneau solaire subit une série de tests pour vérifier son efficacité, sa durabilité et sa résistance aux conditions climatiques extrêmes.

4. Fonctionnement d’un panneau solaire

Le fonctionnement d’un panneau solaire repose sur l’effet photovoltaïque. Lorsque les photons (particules de lumière) frappent la surface des cellules photovoltaïques, ils excitent les électrons du silicium, générant ainsi un courant électrique continu. Ce courant est ensuite converti en courant alternatif (utilisable dans les réseaux électriques) par un onduleur.

L’efficacité d’un panneau solaire dépend de plusieurs facteurs :

• L’orientation et l’inclinaison du panneau : Pour capter un maximum d’énergie solaire, les panneaux doivent être orientés face au soleil et inclinés selon la latitude du lieu d’installation.
• L’intensité et la durée de l’ensoleillement : Les performances du panneau varient en fonction des conditions climatiques et géographiques.
• La qualité des composants : La qualité des cellules photovoltaïques, du cadre et des matériaux de protection influence directement la durabilité et l’efficacité du panneau.

RECEVEZ DES CONSEILS ET 3 DEVIS D’INSTALLATEURS AGRÉÉS RGE

5. Durabilité et maintenance des panneaux solaires

Les panneaux solaires sont conçus pour durer entre 25 et 30 ans, voire plus. Leur entretien est minimal mais essentiel pour garantir des performances optimales. Un nettoyage régulier pour enlever la poussière, les feuilles et autres débris peut aider à maintenir l’efficacité du panneau.

La conception d’un panneau solaire est un processus complexe, intégrant des matériaux de haute qualité et une technologie avancée. Grâce à leur capacité à convertir l’énergie solaire en électricité propre, les panneaux solaires jouent un rôle clé dans la transition énergétique vers des sources renouvelables. En comprenant le fonctionnement et la fabrication de ces dispositifs, il devient plus facile de faire des choix éclairés pour une installation efficace et durable.

Cet article vous a permis de découvrir tous les aspects de la conception des panneaux solaires. Si vous envisagez d’investir dans cette technologie, il est important de choisir des produits de qualité, certifiés et adaptés à vos besoins énergétiques pour maximiser les bénéfices sur le long terme.
